Opis proizvoda

● BR. modela: EMMS-80B

● Standard: IEC 60947-2 / IEC 60947-4

● Nazivna struja: 25A do 80A

● Rad: tipkalo

● Nazivni radni napon (Ue): do 690V

● Nazivni impulsni napon (Uimp): 6kA

● Montaža: 35 mm Din-šina

Uvod

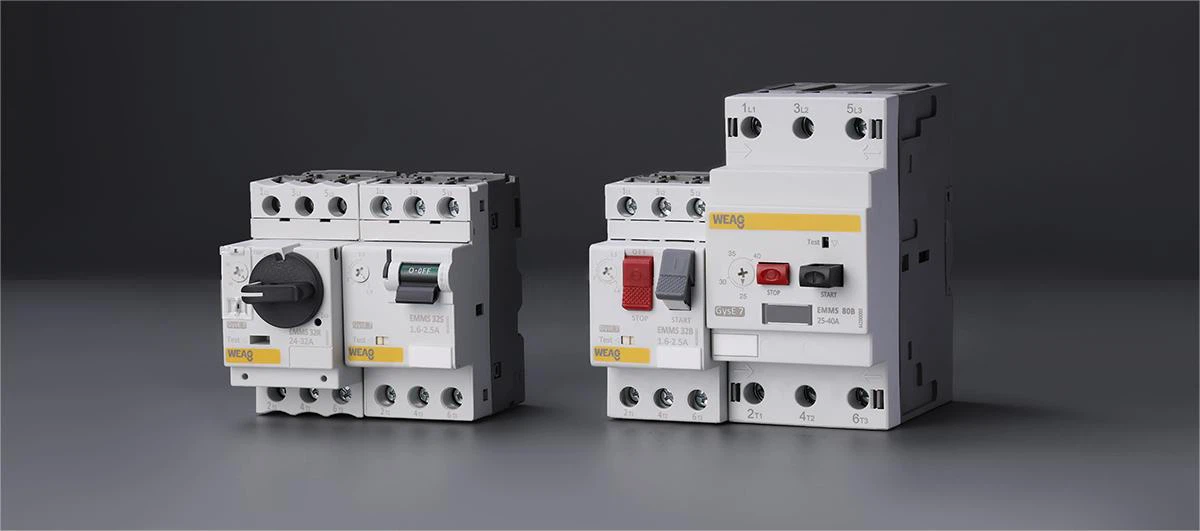

Predstavljamo ručni pokretač motora serije EMMS-80B, revolucionarno rješenje za zaštitu motora koje je dizajnirao WEAG Electric. Ovaj napredni uređaj kombinira funkcionalnost prekidača strujnog kruga u lijevanom kućištu i toplinskog releja za preopterećenje unutar jednog modula, nudeći neusporedivu pogodnost i sveobuhvatnu zaštitu motora.

Ručni pokretač motora EMMS-80B serije ističe se pružanjem pouzdane zaštite od niza problema povezanih s motorom, uključujući preopterećenje, gubitak faze, kratki spoj i rijetku kontrolu pokretanja. Sa svojim integriranim dizajnom, osigurava učinkovitu i učinkovitu zaštitu 3-faznih motora, smanjujući rizik od oštećenja i zastoja.

Ne ograničavajući se samo na zaštitu motora, ručni pokretač motora serije EMMS-80B može se koristiti i za zaštitu distribucijskih vodova. Njegove svestrane mogućnosti čine ga vrijednim sredstvom za osiguravanje sigurnosti i pouzdanosti električnih sustava u različitim primjenama.

Sukladnost s međunarodnim standardima glavni je prioritet, a ručni pokretač motora serije EMMS-80B ispunjava stroge zahtjeve IEC 60947-2 i IEC 60947-4-1. Pridržavajući se ovih standarda, jamči pouzdan rad, optimalnu funkcionalnost i poštivanje sigurnosnih propisa.

Ukratko, ručni pokretač motora WEAG Electric EMMS-80B serije pruža inovativno i učinkovito rješenje za zaštitu motora. Sa svojom kombinacijom prekidača strujnog kruga u lijevanom kućištu i toplinskog releja za preopterećenje, nudi sveobuhvatnu zaštitu od raznih problema povezanih s motorom. Osim toga, njegova se svestranost proteže na zaštitu distribucijskih vodova, osiguravajući sigurnost i pouzdanost električnih sustava. Usklađenost s međunarodnim standardima, kao što su IEC 60947-2 i IEC 60947-4-1, dodatno poboljšava njegovu pouzdanost i performanse.

Značajka

● Vrsta tipke: EMMS-80B ocjena od 25A do 80A.

● Standard: IEC 60947-2 / IEC 60947-4

● 50 % Less wiring: MCCB + Contactor + TOR ->MMS + kontaktor

● Kompaktna veličina: uštedite 57% prostora

● Zeleni dizajn: plastika koja se može reciklirati, bez veze s kadmijem, RoHs

● Montaža bez alata: Montaža na DIN-šinu od 35 mm

Funkcija

● Zaštita od ispada faze

● Zaštita od kratkog spoja

● Zaštita od preopterećenja

● Česti rad

● Isključite sklopku

Tehnički podaci

Specifikacija		EMMS-80B
Vrsta operacije		Gumb
br Poljaka		3
Nazivna struja (in)		0.1-32 A
Nazivni radni napon (Ue)		Do 690 V
Nazivna frekvencija (F)		50/60 Hz
Nazivni izolacijski napon (Ui)		690 V
Nazivni impulsni napon (Uimp)		6kV
Kategorija korištenja	IEC 60947-2 (prekidač)	Mačka. A
	IEC 60947-4 (pokretač motora)	AC 3
Električna/mehanička izdržljivost (br. operacija) Minimalno		100,000/100,000
Maksimalna radna frekvencija po satu (Ope./h)		25
Temperaturna kompenzacija (rad)		-20-+60 stupanj
Trenutačno otpuštanje kratkog spoja		13 x le max.
Vlažnost		95% RH
Nadmorska visina (m)		2,000
Kapacitet terminala (maks.)		10 mm2
Moment pritezanja		2.5 N-m
Funkcija	Zaštita od preopterećenja	√
	Zaštita od kvara faze	√
	Test gumb	√
Težina (kg)		0.277
Dimenzije V x D x Š (mm)		89.8x89.5x44.5
Montaža (mm)		Stezaljka na DIN tračnici (35 x 7,5 mm)
Položaj ugradnje		Vertikalno horizontalno
Mogućnosti		POMOĆNI

Parametar

Nazivna prekidna moć (kA)	Nazivna radna struja (le)	Raspon podešavanja (A)	AC220V AC230V AC240V		AC400V AC415V		AC440V AC460V		AC500V AC525V		AC600V AC690V
	Nazivna radna struja (le)	Raspon podešavanja (A)	lcu	lcs	lcu	lcs	lcu	lcs	lcu	lcs	lcu	lcs
	40	25-40	100	100	50	25	50	25	10	5	5	3
	63	40-63	100	100	50	25	50	25	10	5	5	3
	80	56-80	100	100	15	15	10	6	4	4	2	2

Pitanja i odgovori

P: Koja je funkcija releja toplinskog preopterećenja u ručnom pokretaču motora EMMS-80B?

O: Relej toplinskog preopterećenja integriran u EMMS-80B ručni pokretač motora služi za zaštitu motora od prekomjerne topline kontinuiranim praćenjem njegove struje. Kada struja prijeđe unaprijed određeni prag, relej termičkog preopterećenja isključuje strujni krug, odvajajući motor i sprječavajući potencijalno oštećenje.

P: Kako EMMS-80B ručni pokretač motora osigurava zaštitu od preopterećenja?

O: Ručni pokretač motora EMMS-80B uključuje termički relej za preopterećenje koji stalno prati struju motora. Ako struja prekorači određenu razinu tijekom duljeg trajanja, aktivira se relej toplinskog preopterećenja, prekidajući napajanje motora. Ova zaštitna mjera štiti motor od pregrijavanja i moguće štete.

P: Koje su prednosti korištenja ručnog pokretača motora EMMS-80B?

O: Korištenje ručnog pokretača motora EMMS-80B nudi nekoliko prednosti, uključujući pouzdanu zaštitu motora od preopterećenja i kvarova, ručnu kontrolu rada motora, kompaktan dizajn koji štedi prostor i pojednostavljene postupke ugradnje.

P: Može li se EMMS-80B ručni pokretač motora koristiti sa svim vrstama motora?

O: Općenito, EMMS-80B ručni pokretač motora dizajniran je da bude kompatibilan s jednofaznim i trofaznim indukcijskim motorima. Međutim, važno je provjeriti specifikacije i utvrditi prikladnost ručnog pokretača motora za određeni tip motora i namjeravanu primjenu.

P: Kakav je postupak za resetiranje isključenog ručnog pokretača motora EMMS-80B?

O: Za resetiranje isključenog ručnog pokretača motora EMMS-80B, obično je prvo potrebno identificirati i otkloniti glavni uzrok preopterećenja ili greške. Nakon rješavanja problema, ručni pokretač motora može se resetirati prebacivanjem kontrolne sklopke u položaj "isključeno" i naknadnim vraćanjem u položaj "uključeno".
